浩博瑞HR-O堵水加固材料關于龍煤集團某煤業軌道暗斜井和聯絡巷堵水加固解決方案

一、工程概況

    龍煤集團某煤業施工段為軌道暗斜井硐室一側寬8米和2米，另一側寬10，高9米右，在出口處有2米范圍頂板破碎嚴重,軌道暗斜井巷道有長47米,高4米、寬5米范圍輕微破碎滲水，與軌道暗斜井相交的聯絡巷有長20米、高4米、寬5米范圍內頂板破碎嚴重并漏水，出水點主要是錨桿、錨索孔成線狀流出，還有導水管排水處流水，其余地方是滴水、滲水，總出量大約3方左右，經礦方技術部初步判定，軌道暗斜井上方有三條老空巷積水順著破碎縫隙流入硐室和聯絡巷，給礦方安全生產和井下透水事故帶來嚴重隱患。礦方?jīng)Q定對此區域頂板進行超前加固治水處理。

    用戶要求：通過對此區域頂板加固，使此區域破碎的頂板重新鏈接為一個整體，封堵出水裂隙，達到不漏水、不滲水，并把水引流到排水溝處流出，提高頂板承壓力，保證巷道的安全長期使用。

二、方案設計

1、注漿材料

    根據軌道暗斜井和聯絡巷頂板破碎煤巖體的賦存特征和采煤工藝要求，選擇浩博瑞DS堵水加固材料來治理。浩博瑞DS堵水加固材料是一種高分子聚合物，具有較強的滲透性、較高的粘合力和較強的機械性能，與地層有較強的親和力，固結體的柔韌性能承受一定的地層變形。本材料適用于防水煤柱堵水加固、煤礦井巷工程堵水加固、隧道裂隙水流封堵、礦下巖體加固。材料注入地層以后，低粘度混合物保持幾秒鐘，滲透進細小的裂縫膨脹，產生二次壓力，將受注體更好地膠結為一個整體，對巷道破碎頂板起到固結作用，能有效封堵出水點。

2、注漿設備

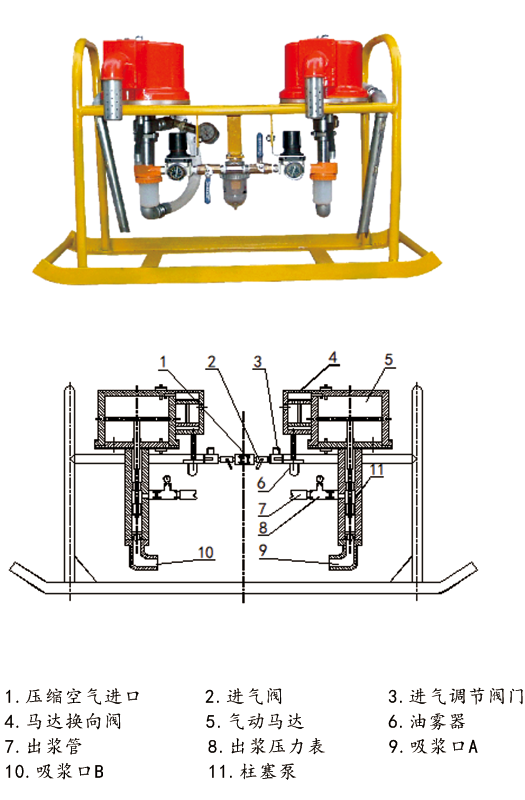

    封孔、注漿均采用QB6C型氣動高壓雙液化學注漿泵，與注漿設備配套的進風管路為Φ19mm高壓風管若干米，出漿管規格為Φ10mm，長度10m、5m、2m各若干根。

3、注漿動力系統

    通過高壓管路供風，直到注漿加固地點，接頭規格為Φ19mm高壓管。從水管上接出Φ10mm供水管，并接好閥門。

    根據煤體的承受能力和最小抵抗面及工作面煤體圍巖條件，供風風量不低于3m3/min，供風壓力不低于6Mpa。

4、注漿孔布置

    對軌道暗斜井上方有老空巷處打孔，孔深6米，孔距2.5米，打孔角度45°，其他處打孔從暗斜井往聯絡巷方向左成傾向45°，依次打孔。

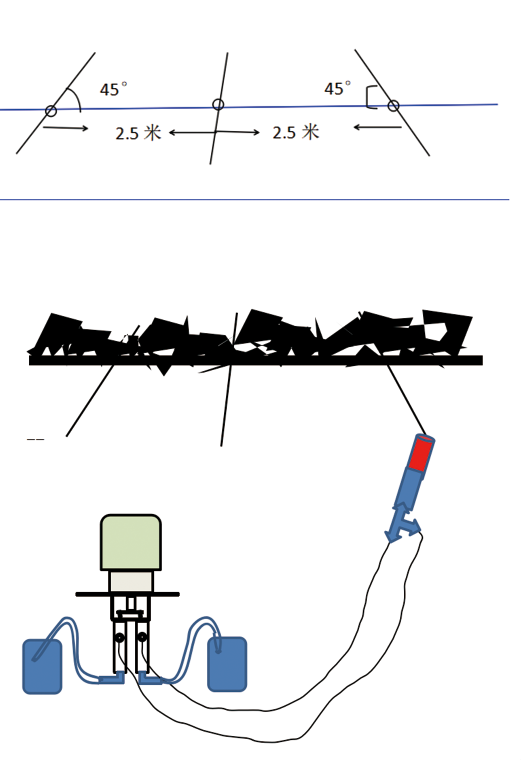

具體鉆孔布置示意圖：

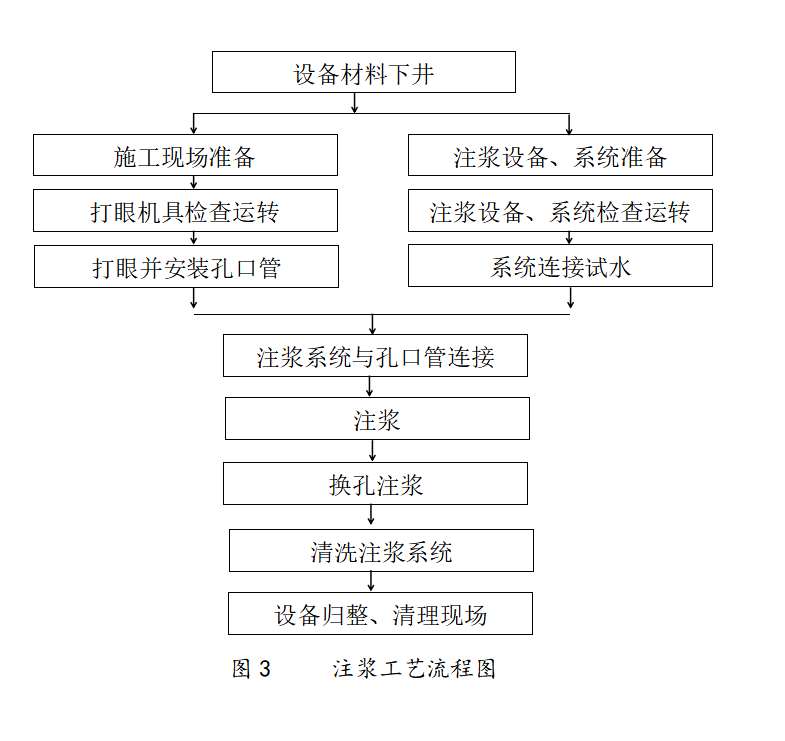

注漿工藝流程示意圖：
