一、工程概況

    同煤集團井下北翼二采區變電所有三個區域頂部需要3至8鋼棚上部空區,高1.5米、寬3 米、長5.7米。

二、技術方案

1.材料選用

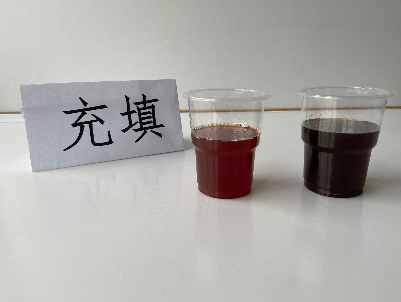

    為了礦方考慮,在盡量節省成本的情況下, 確定使用山西浩博瑞新材料有限公司生產的浩博瑞HC-1化學充填材料。浩博瑞HC-1充填材料是一種雙液型高分子充填注漿產品,由樹脂和催化劑組成。該產品施工通過一臺專用氣動泵壓出,在出漿管混合槍混合后經過延深管出口時快速發泡成型,其發泡倍數可達20倍左右, 固化物具有良好的閉孔率、較好的韌性與變形性,不燃燒也不延燃。其反應快速,高發泡率及良好的整體承壓能力,可經濟、快捷、安全的解決高冒區和采空區充填問題。具有輸送距離不受限制等優點,是井下采空區充填注漿的理想材料。

2、施工流程:

（1）、施工操作簡單、方便和高效快捷。

（2）、施工設備輕便,配套的注漿泵為固定進料配比（體積比）,自動混料和輸出,輸出壓力高,輸出流量大。

（3）、注漿操作簡單,分別向兩組分材料桶中插入吸料管,連接好出料管路,開啟進氣閥門便可注漿。

（4）、專業設計的注漿施工配件,接孔便捷;通過 A13高壓注漿管、液槍和注射管,開始注漿。

（5）、可實現準確計量，不用現場復雜配料，科學性，規范性強；配套技術先進成熟。

3、注漿設備：

    山西浩博瑞新材料有限公司制造的氣動多功能注漿泵。

4、注漿范圍：

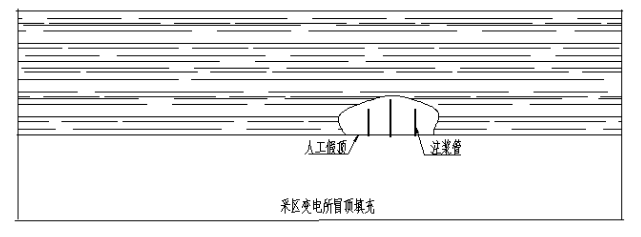

   井下北翼二采區變電所有三個區域頂部需要3至8鋼棚上部空區，高1.5米、寬3米、長5.7米。

5、充填前礦方準備工作

(1)、現場的供風管路鋪設，供風壓力要求0.4～0.8MPa,流量>3m3/min，供風管路快速接頭應為 A19。

(2)、棉紗若干。

(3)、礦方配合職工 2～4 名。

(4)、注漿材料從地面到井下現場的運輸。

(5)、特殊情況下其他輔助工作：如緊急救援。

6、工程預算：

    本次施工預計用量：計劃用浩博瑞HC-1充填材料10噸，具體以現場施工量為準。

7、施工工藝：

（1）、實地查看注漿地點施工情況，配合礦方做好相應準備工作。

（2）、把泵及附件、材料運至施工地點，準備輕質機油、水和若干棉紗。

（3）、檢查準備工作就緒后，接好泵的管路及混合槍，接壓風管，啟動泵，試驗泵的管路暢通及出料比例。

（4）、待施工技術人員核實泵能正常運轉之后，把 A、B 兩組份的進料管插入吸料桶，正常施工時，確保材料始終正確體積比配比混合，絕對不能出現斷料現象。

（5）、在注漿過程中，必須注意觀察泵及注漿孔，當泵的壓力表指示數值達到標準值以上或出現返漿現象，可停止在該孔注漿，并轉移至下一孔；如此循環，直至工程施工結束。

（6）、用施工前準備的輕質機油、水清洗多功能泵及其配件,檢查清點數量。

（7）、協助礦方做好泵的回撤及現場整理工作。

（8）、配合礦方做好驗收及產品性能鑒定工作。

三、安全技術措施：

（一）、注漿安全技術措施：

1、由于工作現場有害氣體較多，會損害施工人員和輔助人員的身體健康，礦方需要派出瓦斯員和安全員現場檢測有害氣體量，符合安全標準后方可指導施工人員安全有序進行施工。

2、注漿人員在施工期間必須佩戴防護眼鏡、橡膠手套等防護用品，作業場所必須備有一定量的清潔用水，每次施工前都必須檢查多功能泵的完好情況，嚴禁設備帶病工作。

3、在高處施工時，必須搭設安全作業平臺，且設專人觀察作業地點周邊，安全方可作業。

4、多功能泵、壓風管及液管各連接部位必須確保連接牢固，使用專用“U 型”卡子，不得用鐵絲代替。

5、注漿前方觀察人員必須在注漿孔口以外的安全地點觀察，并佩戴好相應防護用品，隨時與司泵人員聯系。

6、司泵人員密切注意泵的壓力，并隨時與前方觀察人員聯系。

7、司泵人員應保持漿液不吸空，隨時觀察泵的吸料情況，保持兩種材料的比例正常。

8、注漿完畢拆除液槍前，必須先打開卸壓閥釋放注漿管內壓力，方可拆卸液槍。拆卸液槍時，液槍口不得正對人員。

9、注漿完畢后，應立即用準備好的清洗劑清洗缸體和注漿管路，清洗完畢后應將泵、管路等規整碼放整齊。

10、如液料不慎濺到皮膚上或眼睛內，應立即用大量清水沖洗，嚴重者應立即就醫，人體不得接觸化學注漿材料。

（二）、其它安全技術措施：

1、不得平行作業，防止意外事故發生。

2、多人合作搬運較重設備時，需步調一致，配合默契。

3、人員在井下行走時，嚴格執行按照礦方規定的行走路線。

4、其它未盡事宜嚴格執行《煤礦安全規程》及礦方有關管理規定。

（三）、避災路線：

1、發生火災、瓦斯爆炸、煤塵爆炸事故后必須向進風方向撤退。

2、發生水災或頂板事故的避災路線是向安全地點撤退。
