浩博瑞HR-2加固材料解決晉煤集團2121下順槽X40陷落柱段巷道頂板加固問題

    為確保2121工作面下順槽X40陷落柱巷道支護強度，確保工作面回采期間順利推進，需對X40陷落柱段巷道頂板注入化學漿進行加固。2121工作面下順槽里程牌310米至346米，長36米，距工作面切眼42米，由于壓力過大，頂板破碎嚴重，給回采進度帶來嚴重困擾，礦方在采取多種應對方案后效果甚微，為了能安全生產推進進尺，保證回采時頂板不垮落，礦方?jīng)Q定委托我公司對此區域頂板進行化學漿超前加固。

    用戶要求：通過對此區域頂板注漿加固，使此區域破碎的頂板重新鏈接為一個整體，提高承壓力，保證回采的順利推進。

一、加固方案設計

1.注漿材料

    根據2121工作面下順槽X40陷落柱巷道頂板破碎煤巖體的賦存特征和采煤工藝要求，選擇浩博瑞HR-2化學注漿加固材料。浩博瑞化學漿材料是一種高分子聚合物，且具有較好的滲透性、較高的粘合力和較強的機械性能，與地層有較強的親和力，固結體的柔韌性能承受一定的地層變形。材料注入地層以后，低粘度混合物保持幾秒鐘，滲透進細小的裂縫膨脹，產生二次壓力，將受注體更好地膠結為一個整體，對工作面破碎頂板起到有效的固結作用，有利于采煤機滾筒切割之后的及時支護作業。其廣泛應用于煤礦煤巖體加固工程。

2.注漿孔布置

    2121工作面下順槽X40陷落柱巷道頂板注漿加固，采用三花孔布置兩排孔，孔距2米，一排孔打在鋼棚正頂，孔深3米，角度垂直與頂板90度，一排孔打在鋼棚圓角處，孔深5米，角度與煤壁夾角40度。經現場勘察需打兩排孔，一排20個孔，共計40個注漿孔。

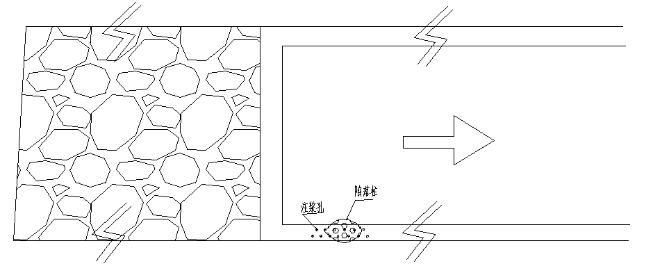

具體鉆孔布置示意圖：

3.注漿壓力

    根據破碎帶煤體的承受能力和最小抵抗面及工作面圍巖條件，當工作面供風風量不低于3m3/min，供風壓力不低于 6Mpa時，設計頂板孔注漿終壓 4Mpa。幫孔注漿終壓 3Mpa。

4.擴散半徑

   依據破碎帶煤巖體的破碎情況、注漿壓力、相關理論公式和類似工程經驗數據計算，實際施工時通過調整漿液的膠凝速度、滲透性和注漿終壓，保證實際有效擴散半徑不小于2米。

5.工程量

    對2121工作面下順槽巷道頂板加固采用三角布孔，第一輪注完漿會后方可推進，之后在回采過程中視工作面情況對后續工作面進行反復注漿加固。

6.注漿量

     依據相關理論公式和類似工程經驗數據計算，結合工作面現場實際情況，為了能讓此次注漿起到好的效果，預計單孔注漿量為10至20桶，工作面總注漿量10噸左右，按井下工作面現場條件定，施工中如遇地質條件發生較大變化影響到注漿加固效果時，要及時調整注漿量。

7.打眼機具及參數

    工作面注漿孔用頂錨桿機或手持式幫錨桿機打眼，孔徑42mm。

二、施工工藝

     施工工藝： 標孔→鉆孔 →檢查鉆孔質量→安裝注漿管及封孔部件→封孔→安裝注漿管→準備漿液→開泵注漿→凝固→檢查注漿質量→驗收。
